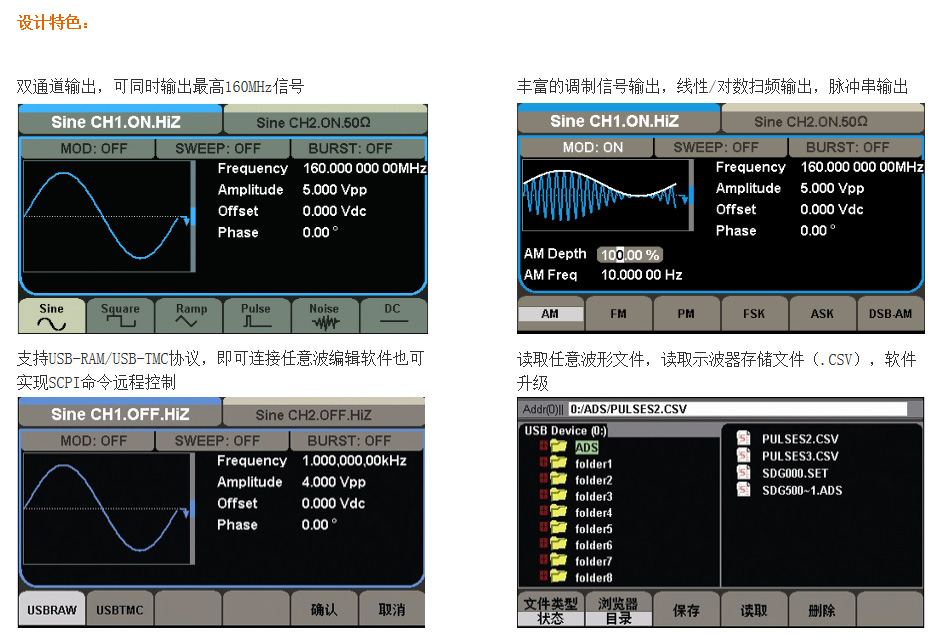

基本配置
| |
|
產品名稱
|
函數/任意波形發生器
|
|
產品型號
|
SDG5082
|
|
標準波形
|
正弦波，方波，三角波，脈沖波，高斯白噪聲，直流函數波形
|
|
任意波形
| |
|
采樣率
|
500MSa/s
|
|
垂直分辨率
|
14 bit
|
|
波形長度
|
CH1：16Kpts，CH2：512Kpts
|
|
頻率特性
| |
|
正弦波頻率范圍
|
1μHz～80MHz
|
|
方波頻率范圍
|
1μHz～30MHz
|
|
脈沖波頻率范圍
|
1μHz～20MHz
|
|
三角波頻率范圍
|
1μHz～2MHz
|
|
斜波頻率范圍
|
1μHz～2MHz
|
|
噪聲波頻率范圍
|
100MHz帶寬（-3dB)
|
|
任意波頻率范圍
|
1μHz～20MHz
|
|
分辨率
|
1 μHz
|
|
穩定度
|
90天內±50 ppm, 1年內±100 ppm, 18°C ~ 28°C
|
|
信號特性
| |
|
正弦波
|
諧波失真:DC-1 MHz -54dBc
1MHz-10MHz -46dBc
10MHz-100MHz -36dBc
100MHz–160MHz -30dBc
總諧波失真 DC ~ 20 kHz，1 Vpp <0.2%
寄生信號（非諧波）DC~1MHz < -70 dBc
1MHz~10 MHz < -70 dBc + 6 dB/倍頻程
相位噪聲 100kHz Offset，–116dBc/Hz （典型值）
|
|
方波
|
上升/下降時間 <6ns）
過沖 <3%
占空比1μHz ~ 10MHz 20%~80%
10MHz（不包含）~40MHz 40%~60%
40MHz（不包含）~ 50MHz 50%
不對稱性（50%占空比） 周期的1% + 5ns
抖動(周期到周期) 100ps（典型值，rms）
|
|
脈沖波
|
周期：最大1000000s；最小25ns
脈寬 ≥12ns，分辨率100ps
上升/下降時間 6ns～6s，100ps分辨率（10% ~ 90%，典型值）
過沖 < 3%
抖動（周期-周期） <100ps（典型值，rms）
|
|
斜波
|
線性度 < 峰值輸出的0.1%
對稱性 0% 到 100%
|
|
三角波
|
波形長度：CH1是16k點，CH2是512K點
垂直分辨率 14 bit
采樣率 500MSa/s
最小上升/下降時間 5ns（典型值）
抖動（周期-周期） 2ns（最大值）
|
|
輸出特性
| |
|
通道
|
2
|
|
波形輸出幅度
|
≤40MHz: 1mVpp~10Vpp(50Ω)
40MHz~100MHz: 1mVpp~5Vpp(50Ω)
100MHz~130MHz: 1mVpp~2.5Vpp(50Ω)
130MHz~160MHz: 1mVpp~1.5Vpp(50Ω)
|
|
分辨率
|
±（設置值的1%+1 mVpp）
|
|
直流偏置
|
范圍（DC）
±5 V（50Ω）
±10 V（高阻）
偏移精度 ±（|偏移設置|的1%+1mV）
|
|
相位
|
＜400ps（典型值：sine, 50MHz, 4vpp）
|
|
輸出阻抗
|
50Ω（典型值）
|
|
隔離（對地輸出最大值）
|
通道輸出，同步和調制輸入的BNC連接器和機殼地是隔離的，隔離的最大允許電壓±42Vpk
|
|
保護
|
短路保護
|
|
同步輸出（SYNC）
|
連接器：后面板BNC與機架隔離
電平 TTL兼容
脈沖寬度 >50 ns
輸出阻抗 50Ω典型值）
最大頻率 10MHz
|
|
調制特性
| |
|
調幅（AM）
|
載波 正弦，方波，鋸齒波，任意波（DC除外）
源 內部/外部
調制波 正弦，方波，鋸齒波，三角波，噪聲，任意波
調制深度 0%~120%
調制頻率1mHz～50kHz
|
|
調頻（FM）
|
載波 正弦，方波，鋸齒波，任意波（DC除外）
源 內部/外部
調制波 正弦，方波，鋸齒波，三角波，噪聲，任意波
調制頻率 1mHz～50kHz
|
|
調相（PM）
|
載波 正弦，方波，鋸齒波，任意波（DC除外）
源 內部/外部
調制波 正弦，方波，鋸齒波，三角波，噪聲，任意波（1mHz~50kHz）
相偏 0~360°
|
|
幅移鍵控（ASK）
|
載波 正弦，方波，鋸齒波，任意波（DC除外）
源 內部/外部
調制波 50%占空比的方波
鍵控頻率 1mHz～1MHz
|
|
頻移鍵控（FSK）
|
載波 正弦，方波，鋸齒波，任意波（DC除外）
源 內部/外部
調制波 50%占空比的方波
相偏 1mHz～1MHz
|
|
脈沖串（Burst）
|
波形 正弦，方波，鋸齒波，脈沖，噪聲和任意波（DC除外）
載波頻率 2mHz～100MHz
類型 計數（1 ~ 100,000個周期），無限，門控
起止相位 0°~360°
內部周期 1μs~1000s±1%
門控源 外部觸發
觸發源 手動，外部或內部
|
|
掃描特性
|
載波 正弦，方波，鋸齒波，任意波（DC除外）
類型 線性或對數
方向 上/下
掃頻時間 1ms~500s±1%
觸發源 手動，外部或內部
|
|
觸發特性
| |
|
觸發輸入
|
連接器：后面板BNC，機架參考
電平 TTL兼容
斜率 上升或下降
脈沖寬度 > 50 ns
輸入阻抗 > 5 kΩ，DC耦合
反應時間 380ns（典型值）
|
|
觸發輸出
|
連接器：后面板BNC，機架參考
電平 TTL兼容
脈沖寬度 > 60 ns（典型值）
輸出阻抗 50Ω（典型值）
最大頻率 1 MHz
|
|
時鐘基準
| |
|
顯示特性
|
顯示屏 4.3英寸TFT-LCD
顯示分辨率 480×RGB×272
顏色深度 24bit
對比度（典型值） 500:1
背光強度（典型值） 300cd/m2
|
|
接口
| |
|
標配
|
USB Host，USB Device
|
|
選配
|
LAN，GPIB（IEEE-488）
|
|
附件
| |
|
標配
|
電源線、USB數據線、快速指南、產品保修卡、EasyWave任意波形編輯軟件
|
|
選配
|
BNC電纜、GPIB-USB
|
|
電源特性
| |
|
電壓
|
100~240 VACRMS，CATII/100~127 VACRMS，CATII
|
|
頻率
|
45~66 Hz/45~440 Hz
|
|
功耗
|
＜30W
|
|
環境特性
| |
|
操作環境
|
操作：0°C~40°C
環境溫度
非操作：-20°C~60°C
+35℃以下：≤90％相對濕度
濕度范圍
+35℃ ~ +40℃：≤60％相對濕度
|
|
操作海拔
|
操作3,000米以下
非操作15,000米以下
|
|
物理特性
| |
|
尺寸
|
261mm×105mm×344mm
|
|
重量
|
2.8Kg
|
|
