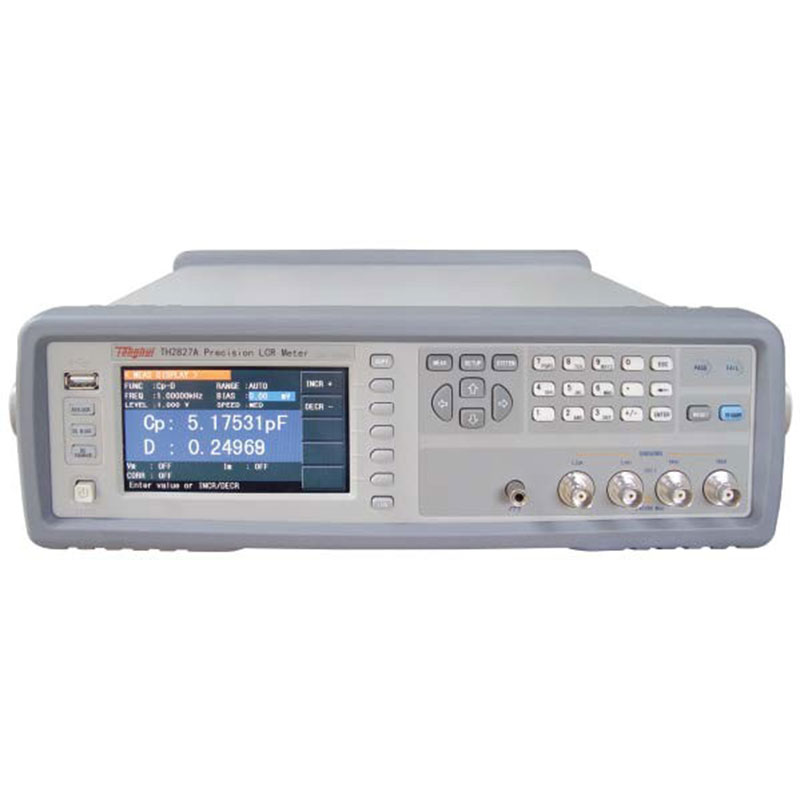

產品型號： |
TH2826A |
|
LCR測試儀系列 |
|
LCR測量參數 |
C, L, R,Z,Y,X,B, G, D, Q, θ,DCR |
|
測試頻率 |
20 Hz～2MHz,10mHz步進 |
|
測試電平范圍 |
f ≤ 1MHz
10mV～5V,±(10%+10mV)
f＞1MHz
10mV～1V,±(20%+10mV)恒電平到5V |
|
輸出阻抗 |
10Ω, 30Ω, 50Ω, 100Ω |
|
基本準確度 |
0.1% |
|
測量速度或測試時間 |
快速: 200次/s（f﹥30KHz）,100次/s（f﹥1KHz）
中速: 25次/s, 慢速: 5次/s |
|
等效電路 |
串聯方式, 并聯方式 |
|
量程方式 |
自動, 保持 |
|
觸發方式 |
內部, 手動, 外部，總線 |
|
平均次數 |
1-255 |
|
清零功能 |
開路 / 短路掃頻清零 ，負載校準 |
|
內部直流偏置源 |
電壓模式:-5V ～ +5V, ±（10%+10mV）, 1mV步進, 電流模式（內阻為50Ω）:-100mA ～ +100mA,
±（10%+0.2mA）,20uA步進 |
|
比較器功能 |
十檔：（九檔合格，一檔不合格），另有一個附屬檔 |
|
存儲器 |
可保存20組儀器設定值 |
|
接口 |
USBDEVICE( USBTMC and USBCDC support)，
USBHOST(FAT16 and FAT32 )，
LAN，
RS232C，
HANDLER，GPIB（選件） |
|
顯示范圍
R, X, Z
Y, B, G
C
L
D
Q
θ(DEG)
Δ%
DCR |
0.1m Ω ～ 99.999 MΩ
0.0001 nS ～ 99.999 S
0.0001 pF ～ 9.9999F
0.0001 uH ～ 9.9999kH
0.0001 ～ 9.9999
0.0001 ～ 99999
-179.99°～ 179.99°
-999.99%-999.99%
0.0001 Ω — 99.999 MΩ |
|
|
列表掃描 |
10點列表掃描 |
|
顯示器 |
320×240點陣大型圖形LCD |
|
測試端 |
5端法 |
|
顯示方式 |
直讀, ΔABS, Δ%, V/I(電壓/電流監示) , 檔號及檔計數 |
