性能特點
-
超強的過流保護、短路保護能力
-
輸出功率: 20 W/60 W/100 W
-
信號頻率范圍：20 Hz — 20 kHz
-
帶背光大型LCD顯示
-
3 3/4位電壓和頻率同時顯示
-
對數掃頻和手動調頻兩種方式
-
掃頻起點、終點及掃頻時間按需設置
-
獨特、可靠的音頻功放設計
-
具有衰減輸出（600 Ω負載電阻）
-
操作及維護方便
簡要介紹

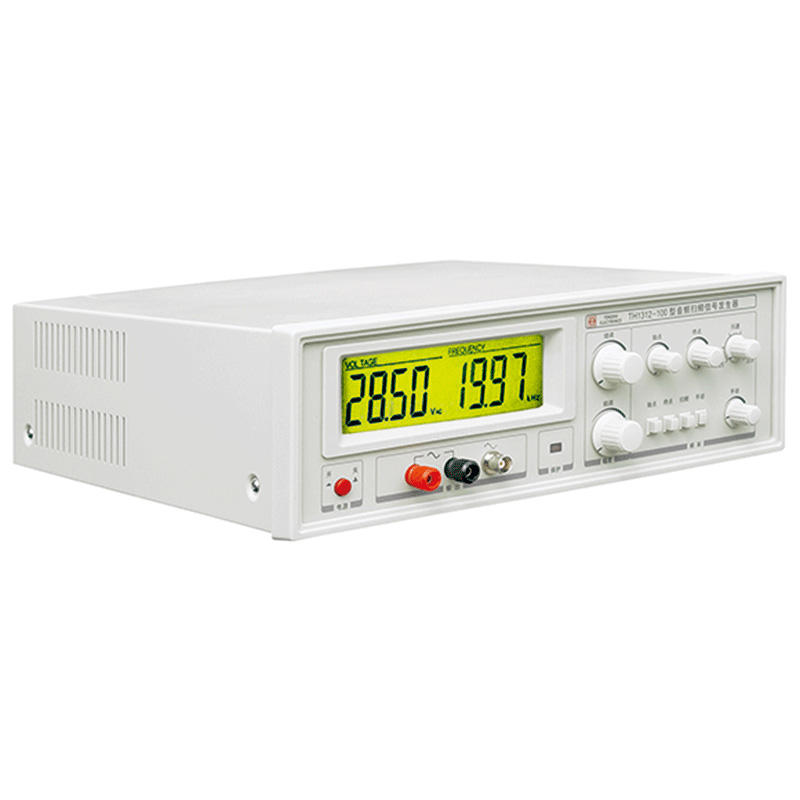

TH1312系列音頻掃頻信號發生器3 3/4 位LCD顯示，正弦波輸出，失真小，穩定性好，頻率范圍覆蓋整個音頻范圍。可手動調頻，也可對數掃頻，掃頻起點、終點及掃頻時間均可按需設置。產品具有開關機延時、過流保護、短路保護等保護措施，允許輸出端長時間短路，為使用者提供了方便和保障。有很好的負載調整率和幅頻平坦度，三種不同輸出功率的機型可以選擇。可廣泛應用于聲學、振動、電信等領域作為信號激勵源，特別適用于揚聲器單元及揚聲器系統（音箱）的純音檢聽。
技術參數
|
頻率范圍 |
20 Hz — 20 kHz |
|
輸出電壓 (負載8 Ω)
|
|
0 — 28 Vrms |
|
最大輸出功率 |
100 W |
|
掃頻方式 |
對數 |
|
掃頻比
|
1:1000 |
|
掃頻時間 |
0.2秒 — 20秒, 連續可調 |
|
衰減輸出端 |
正弦波 （600 Ω 負載） |
|
頻率顯示及準確度
|
3 3/4位LCD顯示, 1%讀數±1字 |
|
電壓顯示及準確度 |
3 3/4位LCD, 3‰(滿度)+1%（讀數） |
|
信號失真 |
≤0.8% |
|
幅頻平坦度 |
≤3% (50 Hz — 20 kHz) |
|
負載調整率 |
≤3% (20 Hz — 20 kHz) |
|
預熱時間 |
15分鐘 |
|
工作溫度, 濕度 |
0℃ — 40℃, ≤90% RH |
|
電源要求 |
198 V — 242 V AC, 47.5 Hz — 52.5 Hz |
|
功耗 |
≤200 VA |
|
尺寸(W×H×D) |
350 mm×110 mm×340 mm |
|
重量 |
約7.5 kg |
|
