性能特點
-
微處理器控制 帶背光20×2大字符LCD顯示
-
頻率響應范圍: 50 Hz — 200 kHz
-
0 — 10A電流輸出，滿載功率90 W
-
兩臺TH1775可疊加輸出至40A
-
可直接受控于TH2816A, TH2817A, TH2818, TH2819
-
低附加誤差，頻率響應范圍寬
-
電流自動或手動掃描輸出
-
單點、多點掃描、等分掃描三種電流輸出模式
-
可正向或反向輸出
-
0 — 99s延時時間設定
-
可長時間大電流輸出
-
可選GPIB和RS-232C接口
-
用戶數據自動保存
-
強沖擊保護能力，防止損壞LCR表
簡要介紹

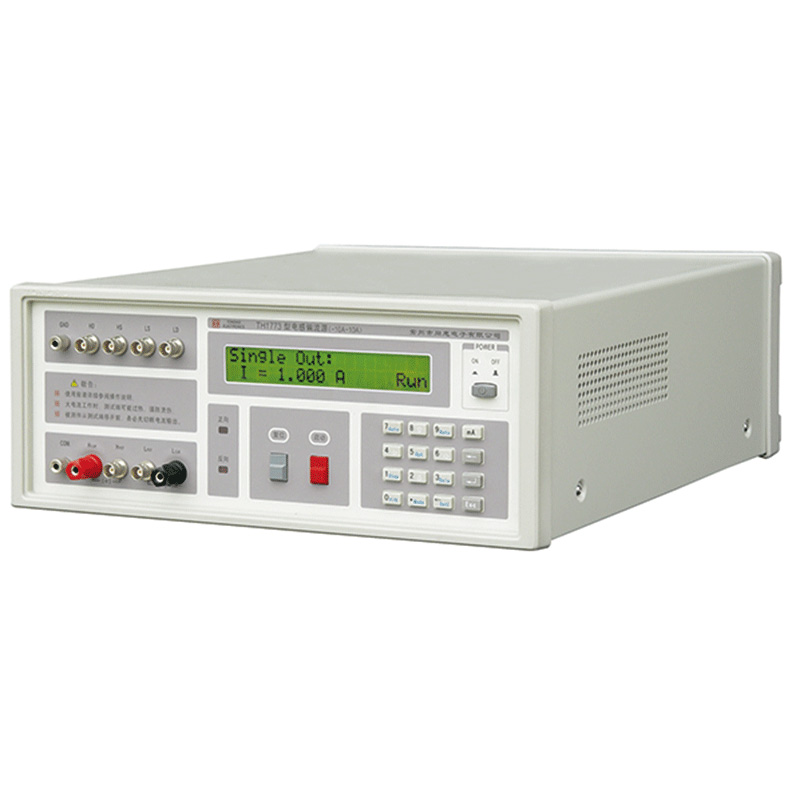

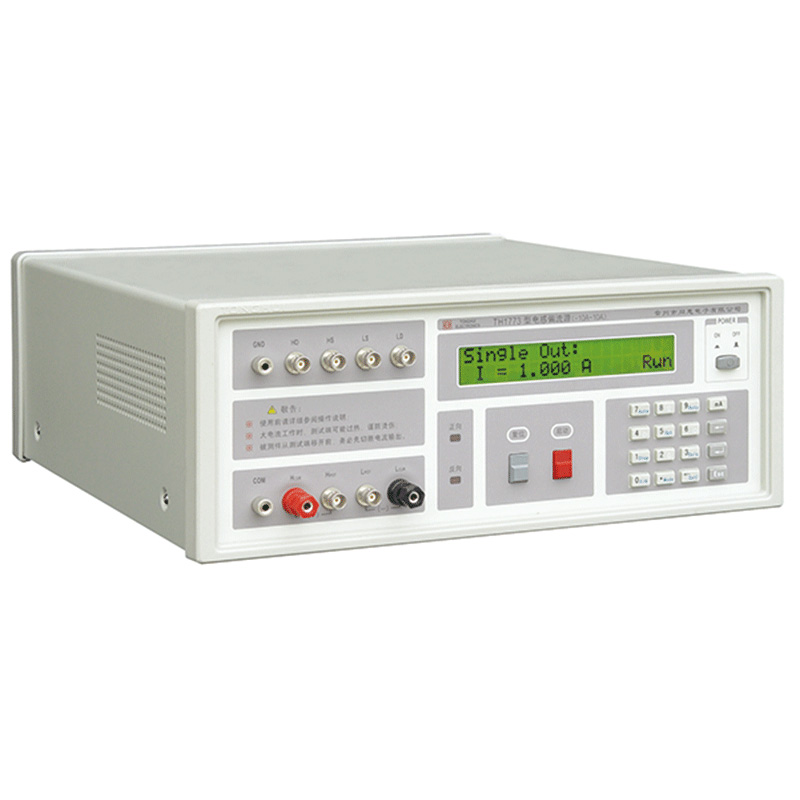

TH1773型直流偏置電流源（也可稱為直流磁化電源）主要用于電感,變壓器線圈進行電感測量時施加直流偏置電流，對該類儀器除需達到所需電流外，還需要對電感量測量影響小，頻率響應寬（疊加直流電流時可使用高頻LCR表進行測量）等要求。該產品通過微處理器控制，采用自動電流平衡原理進行交直流疊加及電流的穩定，可正向或反向輸出0 — 10 A范圍的恒定電流, 特別是TH1775適用頻率響應達到1 MHz, 且兩臺疊加后輸出電流可擴展至40A的直流恒定電流。該產品產生的附加誤差小，頻響得到大幅提升，大大拓寬了磁芯電感器的偏流測試中的應用范圍。直接受控于TH2816A/TH2817A/TH2818/TH2819及多點電流掃描輸出功能為方便地進行磁性材料分析提供了良好的解決方案。
技術參數
|
電流范圍 |
-10 A — 10 A |
|
電流分辨率 |
200 mA 量程:0.1 mA
2 A量程: 0.001 A
10 A/20 A 量程:0.01 A |
|
頻率響應范圍 |
50 Hz — 200 kHz |
|
阻抗范圍 |
ωL<2 kΩ, L<8/I (H) |
|
電流精度 |
±1% 讀數±3個字 |
|
輸出電壓范圍 |
0 — 8 V |
|
附加誤差 |
≤1% |
|
電流輸出方式 |
單點電流、多點輸出、均分輸出 |
|
掃描方式 |
手動、自動 (可回掃) |
|
掃描點數 |
2 — 15點 |
|
延時時間 |
0 — 99秒可設定 |
|
預熱時間 |
20分鐘
|
|
工作時間 |
連續24小時工作 |
|
存儲器(TH1775) |
20組內部?jī)x器設定存儲 |
|
接口 |
RS-232C(僅用于與LCR表連接)
GPIB和M/S(主從控制,僅TH1775) |
|
工作溫度, 濕度 |
0℃ — 40℃, ≤90% RH |
|
電源要求 |
198 V — 242 V AC, 47.5 Hz — 52.5 Hz |
|
功耗 |
≤ 200 VA |
|
尺寸(W×H×D) |
395 mm×15 5mm×420 mm |
|
重量 |
約8 kg |
|
