產品概述: 8558A八位半數字多用表
以驚人的速度，提供高準確度數據
8588A/8558A高速數字化平臺擁有更短的測試時間，使您能夠提高吞吐量和效率，以及實現更高的投資回報。8588A/8558A以200ns/讀數的速度將數據數字化至存儲器，通過USB、以太網和GPIP以100,000讀數每秒的速度向PC提供4. 5位數據。快速、高分辨率數據捕獲能力為您提供數量和質量都能符合所需的數據信息，從而提高系統效率。
0 ns至100 s窗口設置，控制數據捕獲窗口方面擁有非常高的靈活度
讀數速度：1讀數/s @ 8.5 位至100,000讀數/s @ 4.5位
數據從存儲器傳輸至PC：以二進制格式，通過USB時，最高500,000讀數/s；通過以太網和GPIB時為最高200,000讀數/s。
調試和完善您的被測設備
8558A具有5 MS/s數字化速率，最高20 MHz模擬帶寬，是一款能夠以18位分辨率特征化低電平瞬態信號的儀器。這種能力使其更容易調試設計、發現異常以及針對現實環境完善您的被測設備。
幾百nV的電壓靈敏度和幾百pA的電流靈敏度支持您發現低電平瞬態信號。
高達20 MHz的電壓帶寬和4 MHz電流帶寬，可保留被測信號的高帶寬分量。
18位SAR逐步比較模/數轉換器，可實現5 MS/s采樣率
5 MS/s采樣率(至緩沖器)，能夠捕獲復雜、快速變化波形
1500萬讀數存儲器，支持長時間記錄和儲存大量數據，無需頻繁的將數據傳輸?shù)絇C并清空存儲器進行后續記錄
圖形化波形顯示，支持實時觀察復雜波形，快速訪問結果和答案，從而提高生產力
快速、可靠、高準確度系統兼容
在嚴格同步的系統中插入一款新儀器，可能會造成額外的編程費用卻仍然不能保證系統兼容性。8558A的數字化平臺包括常用接口，再加上精確觸發，使其能夠?qū)?shù)據進行數字化并將其傳輸?shù)较到y(tǒng)中的任何位置進行分析，兼容轉換輕松完成，卻有非常高的可靠性。
GPIB、USBTMC、以太網端口支持業界標準的遠程接口選項。
USB存儲器支持快速、簡便地將數據以.csv格式傳輸?shù)絇C。
8508A和3458A仿真模式下的SCPI兼容命令簡化和加速了升級到8588A/8558A的過程。
完全支持與Fluke 8508A通信的MET/CAL 校準程序庫
I V I 驅動支持行業標準，在8588A/8558A上控制DMM
觸發機制：外部BNC觸發輸入和觸發輸出、內部或電平觸發、定時器觸發、時間點觸發、電源觸發、總線觸發
對于數字化電壓和電流，使用外部BNC觸發時，觸發延遲小于100 ns
分析: FFT
趨勢圖
觸發系統
易于培訓和操作的可用性
當下有些系統多用表采用復雜的菜單結構和晦澀難懂的命令，而有些則沒有任何用戶界面，為培訓和操作制造了難題。相比之下，8558A具有便于操作的菜單配置，非常容易培訓新用戶。 語言選項包括英文、中文、法文、德文、日文、韓文、俄文和西班牙文，在簡化測量過程的同時避免誤解。通過直觀的圖形屏幕，用戶很容易查看趨勢、直方圖、復雜波形和統計數據，可以快速、輕松地自動操作可重復的系統特定任務。

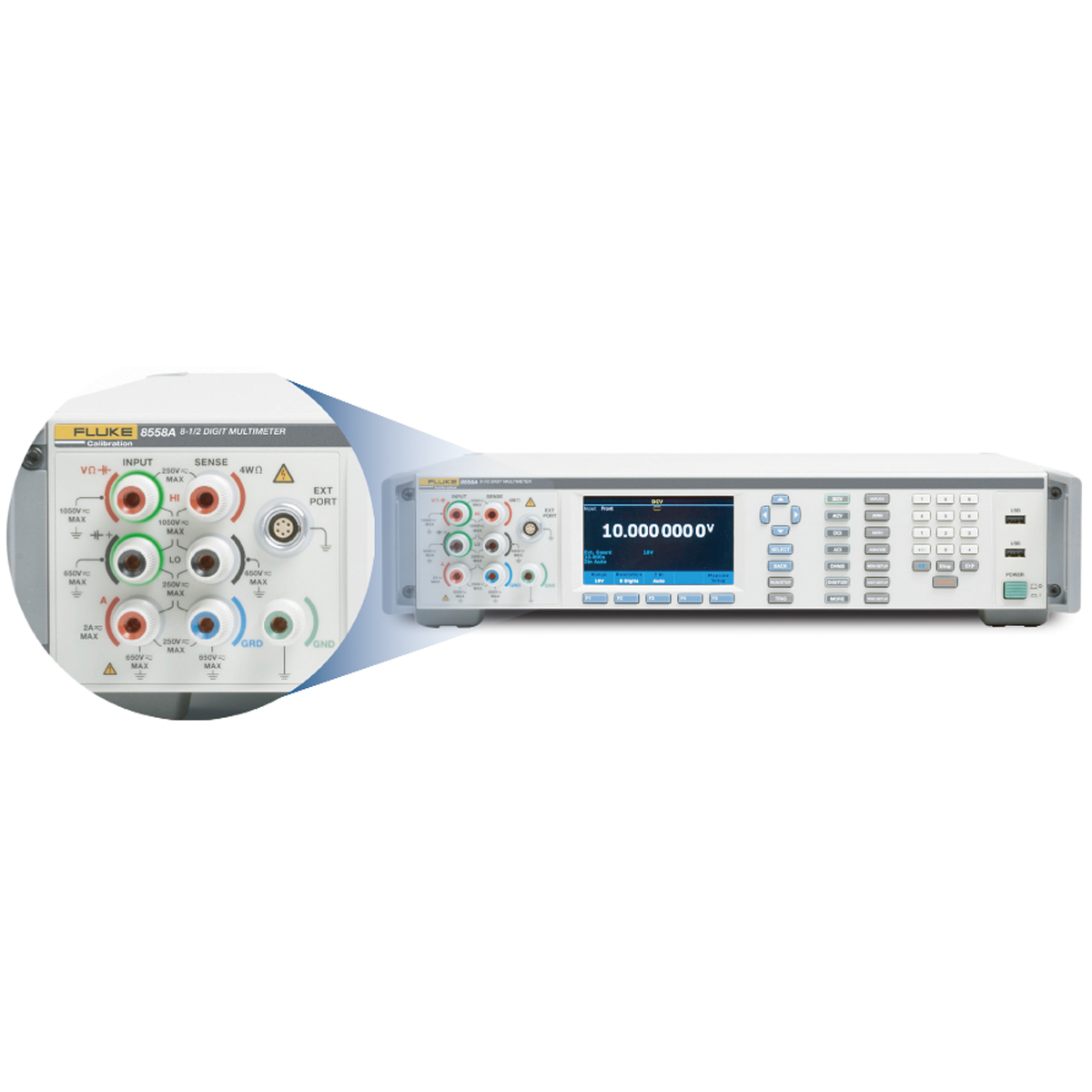

8558A的前面板還擁有諸多新的可用性改進。Visual Connection Management™(VCM)可視接線端子提示功能，告訴您需要連接的正確端子，避免連接錯誤。新式的儀器把手為模壓成型，搬運時舒適輕松。

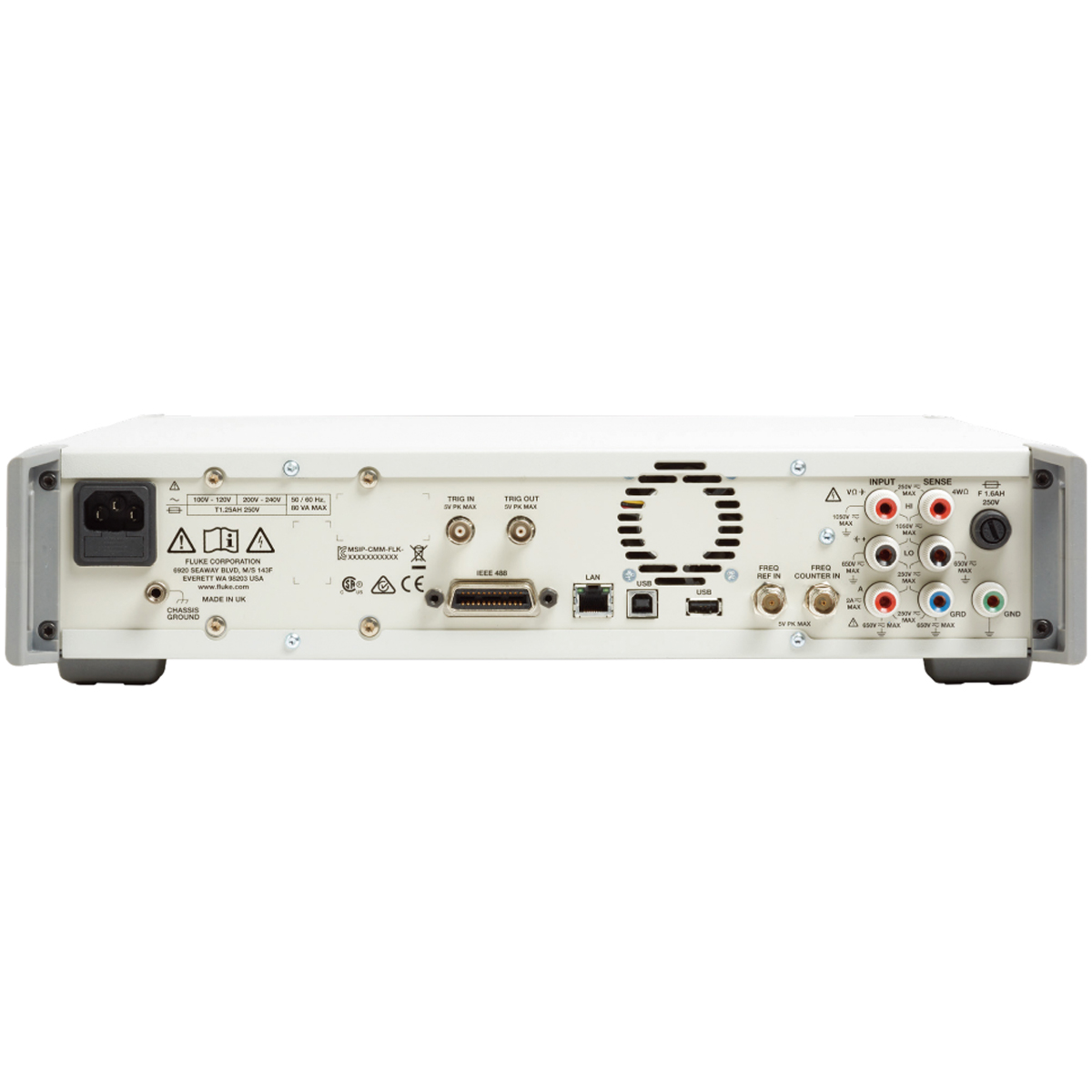

儀器的前面和背面均設有USB主機端口。既可以將采集數據導出到外部存儲設備，也便于固件的更新。
趨勢圖
分析: 直方圖
MET/CAL™ 校準管理軟件優勢
8588A和8558A均支持Fluke Calibration MET/CAL™校準軟件，采用8508A仿真模式，比傳統手動和多個產品協作方法的吞吐量提高4倍，同時確保每次校準的一致性。功能強大的軟件能夠歸檔校準程序、過程和結果，輕松滿足ISO 17025及類似質量標準的要求。
隨時隨地的支持和服務
福祿克計量校準部的測試、維修和校準服務可快速滿足您的需求，價格合理，提供久負盛名的高質量服務。我們的電學校準實驗室通過ISO 17025質量體系認證，并且我們擁有全球校準和維修設施。
| 主要特性與技術指標 | 8558A | 8588A |
| 直流電壓 | 100 mV – 1000 V | 100 mV – 1000 V |
| 交流電壓 | 10 mV – 1000 V, 1 Hz – 10 MHz | 10 mV – 1000 V, 1 Hz – 10 MHz |
| 電阻、低電流、高電壓 | 1 Ω – 10 GΩ | 1 Ω – 10 GΩ |
| 直流電流 | 10 uA – 2 A | 10 uA – 30 A |
| 交流電流 | 10 uA – 2A, 1 Hz 至 100 kHz | 10 uA – 30 A, 1 Hz 至 100 kHz |
| 數字化電壓 | 100 mV - 1000 V, 5 MS/s, 最高20 MHz帶寬 | 100 mV - 1000 V, 5 MS/s, 最高20 MHz帶寬 |
| 數字化電流 | 10 uA - 2 A, 5 MS/s,
最高4 MHz帶寬 | 10 uA - 30 A, 5 MS/s, 最高4 MHz帶寬 |
| 頻率 (V, I, BNC) | 1 Hz至10 MHz, 1 Hz至100 kHz, 10 Hz至100 MHz | 1 Hz至10 MHz, 1 Hz至100 kHz, 10 Hz至100 MHz |
| 溫度 | PRT / 熱電偶 (外部CJC) | PRT / 熱電偶 (外部CJC) |
| 電容 | 無 | 1 nF – 100 mF |
| 射頻(RF)功率 | 無 | R&S NRP 系列 |
| 外部直流電流和交流電流 | 無 | A40B 分流器及其他分流器 |
| 圖形顯示 | 有 | 有 |
| Visual Connection Management™ | 有 | 有 |
| 可編程前/后輸入開關 | 有 | 有 |
| 電阻、電壓、電流比率 | 有* | 有 |
| 外部10MHz參考時鐘，50 Ω/Hi-Z | 有 | 有 |
| A40B和其他分流器資產管理 | 無 | 有 |
| GPIB 488.2, 以太網, USB TMC | 有 | 有 |
| SCPI 命令兼容 | 有 | 有 |
| 3458A 仿真, 8508A 仿真 | 有 | 有 |
| 易失存儲器 | 1500萬 | 1500萬 |
| 電平及其他觸發 | 有 | 有 |
| 內置FFT | 無 | 有 |
| 讀數速率: 5 MS/s 至存儲器, 總線: 100,000讀數/s @4.5位, 1讀數/s @8.5位 | 有 | 有 |
*僅電壓比率
| 功能 |
|
| 8558A uX/X 讀數 + uX/X 量程 | 8588A uX/X 讀數 + uX/X 量程 |
|
|
| 95% | 99% | 95% | 99% |
| 直流電壓 | 10 V | 相對 | 4.0 + 0.06 | 5.2 + 0.08 | 2.7 + 0.05 | 3.5 + 0.06 |
| 絕對 | 4.1 + 0.06 | 5.3 + 0.08 | 2.8 + 0.05 | 3.6 + 0.06 |
| 交流電壓 | 10 V, 1 kHz | 相對 | 80 + 10 | 103 + 13 | 60 + 5 | 77 + 6.5 |
| 絕對 | 90 + 10 | 116 + 13 | 64 + 5 | 88 + 6.5 |
| 電阻 | 10 kΩ | 相對 | 10 + 0.6 | 13 + 0.7 | 7 + 0.5 | 9 + 0.6 |
| 絕對 | 10.3 + 0.6 | 13.3 + 0.7 | 7.2 + 0.5 | 9.1 + 0.6 |
| 直流電流 | 1 mA | 相對 | 9 + 5 | 12 + 6 | 6.5 + 4 | 8.4 + 5 |
| 絕對 | 9.8 + 5 | 13 + 6 | 7.6 + 4 | 10 + 5 |
| 交流電流 | 1 mA, 1 kHz | 相對 | 300 + 100 | 387 + 129 | 250 + 50 | 323 + 62 |
| 絕對 | 310 + 100 | 400 + 129 | 260 + 50 | 335 + 65 |
| 頻率 | BNC 1 kHz | 相對 | 0.5 uHz/Hz | 0.5 uHz/Hz | 0.5 uHz/Hz | 0.5 uHz/Hz |
| 溫度 | PRT 100Ω，K，S，J，B，R型 | 相對 | ± 5 mK | ± 5 mK | ± 5 mK | ± 5 mK |
| 電容 | 1 uF | 相對 | N/A | N/A | 400 + 100 | 516 + 129 |
| 絕對 | N/A | N/A | 406 + 100 | 523 + 129 |
