| 產品系列 | 旗艦型 | 深存儲 |
|---|

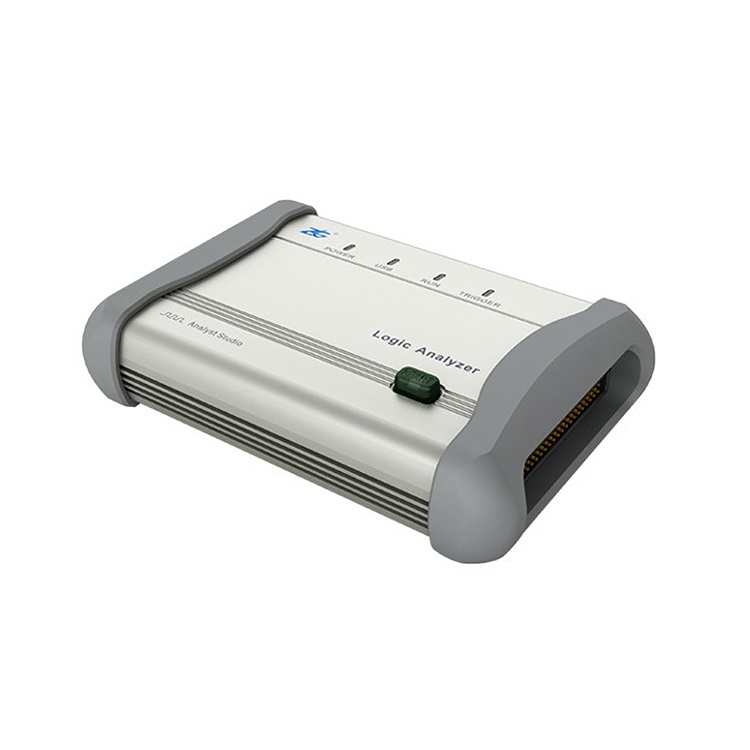

| 外觀 |  |  |
| 產品型號 | LAB7504 | LAB6052 | LAB6022 | LA2832A plus | LA2832A | LA2532A | LA2232A | LA1832A plus | LA1832A | LA1532A | LA1232A |
| 存儲容量 | 2G | 1G | 1G | 2G | 1G | 512M | 256M | 2G | 1G | 256M | 32M |
| 存儲深度（bits/CH） | 64M/128M(半通道) | 32M | 32M | 64M | 32M | 16M | 8M | 64M | 32M | 8M | 1M |
| 高速定時采樣率 | 5GHz | -- | -- | -- | -- | -- | -- | -- | -- | -- | -- |
| 分段存儲（段數） | -- | -- | -- | 65536 | 32768 | 16384 | 8192 | 65536 | 32768 | 8192 | 4096 |
| 最大定時采樣率 | 500MHz/1GHz(半通道) | 500MHz | 200MHz | 200MHz | 200MHz | 200MHz | 200MHz | 100MHz | 100MHz | 100MHz | 100MHz |
| 最大狀態采樣率 | 250MHz | 250MHz | 80MHz | 80MHz | 80MHz | 80MHz | 80MHz | 30MHz | 30MHz | 30MHz | 30MHz |
| 頻寬 | 250MHz | 250MHz | 80MHz | 80MHz | 80MHz | 80MHz | 80MHz | 30MHz | 30MHz | 30MHz | 30MHz |
| 輸入通道 | 34CH | 32CH | 32CH | 32CH | 32CH | 32CH | 32CH | 32CH | 32CH | 32CH | 32CH |
| 記錄模式 | -- | -- | -- | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
| 通道復用 | 32CH/16CH | -- | -- | 32CH/16CH/8CH |
| 壓縮存儲 | 支持 | 支持 |
| 頻率計 | 支持2路 | 支持32路 |
| 邏輯筆 | 支持 | 支持32路 |
| 外部觸發 | 支持觸發輸出、輸入 | 支持觸發輸出、輸入 |
| 輸入范圍 | -30V～+30V | -30V～+30V |
| 探頭參數 | 100KΩ/15pF | 1MΩ/15pF |
| 門限電壓 | -10～+10V | -6～+6V |
| 供電電源 | DC 12V@2A（內正外負） | DC 5V@1A（內正外負） |
協議解碼選型： 邏輯分析儀協議類型選型總覽表
