產品特點
u 頻率范圍：1kHz~2GHz/3.6GHz
u 分辨率帶寬：1Hz~3MHz(-3dB)，200Hz/9kHz/120kHz/1MHz(-6dB)
u 符合CISPR 16-1-1標準，包含CISPR-AVG、CISPR-RMS、QPK檢波器
u EMI接收、頻譜分析、網絡測量、LISN電源、共差模分離
u 診斷、仿真、整改及預檢測一體化
u 內嵌多種EMC標準測試曲線模板，支持自定義測試標準
u 支持分段測量，自動生成報告
u 支持ETR測量分析軟件，可組建EMC測試系統
u 高亮TFT-LCD液晶顯示，體積小巧、結構緊湊
產品介紹
EA3000系列EMC綜合測試儀是一款緊湊型的電磁兼容測試診斷裝置，它綜合了EMI接收機、頻譜分析儀、網絡分析儀、濾波器設計仿真、人工電源網絡和共差模分離裝置等多種儀器功能。借助EA系列綜測儀，用戶可以在早期發現傳導和輻射干擾，定位干擾源，確定干擾分量；通過設計濾波器濾除干擾信號，再經綜測儀標準模板測試，驗證改進后的結果是否達到要求，從而節省產品開發周期，縮短認證時間。
應用領域
u 產品開發階段EMI問題的診斷與分析
u 近場輻射干擾診斷與定位
u 傳導共差模干擾總/分量測試
u EMC教學實驗
u 電源濾波器設計仿真與整改
u 通用頻譜測量與分析
u 跟蹤信號發生器頻率特性測試
u AM/FM模擬與數字解調測試
典型應用

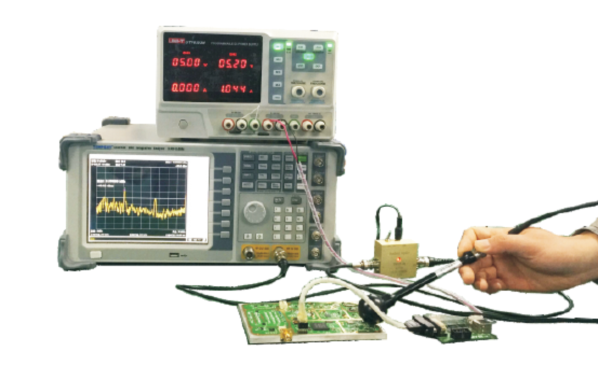

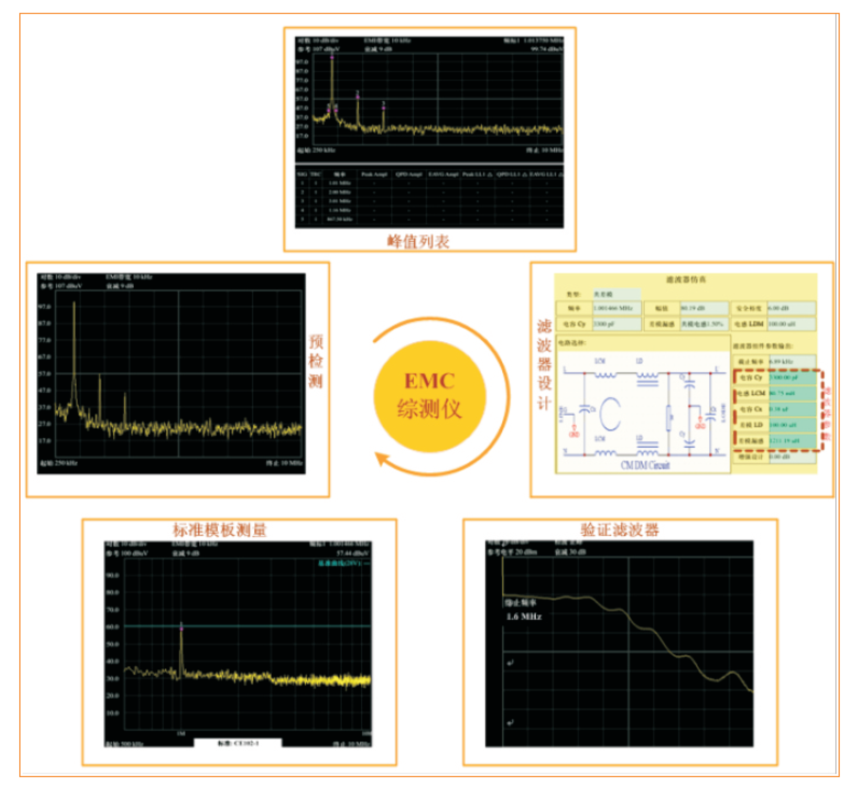

1、 診斷處理過程

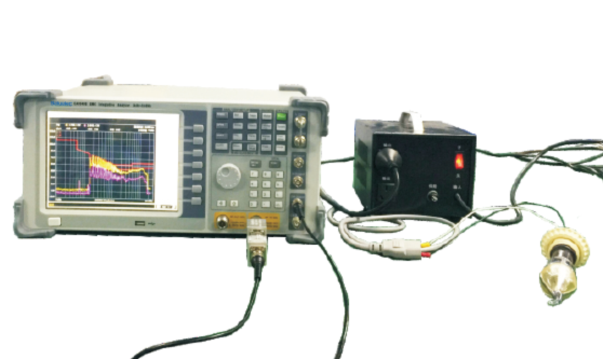

2、 傳導干擾測試
3、 輻射干擾測試

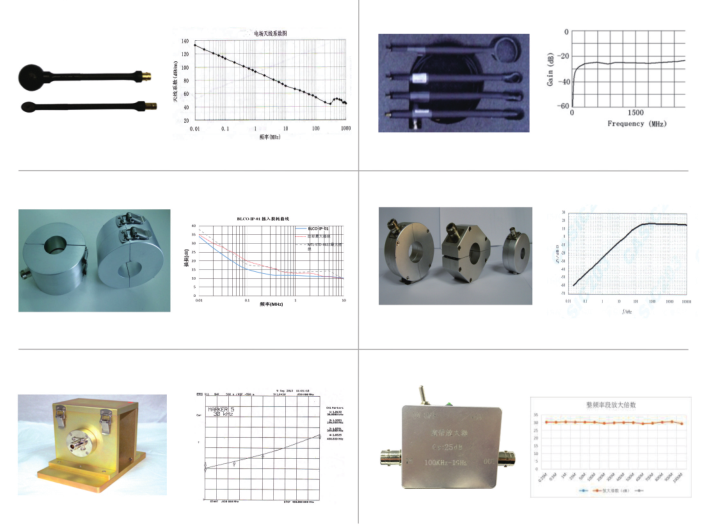

測試附件
技術指標
頻譜分析模式 |
型號 | EA3020 | EA3040 |
頻率范圍 | 9kHz~2GHz | 1kHz~3.6GHz |
讀數精度 | ±(頻標讀數×頻率基準精度+1%×掃寬+10%×RBW+0.5×[掃寬/(掃描點-1)]+1Hz) |
內部基準(10MHz) | 老化率 | 1ppm/年 |
溫漂 | ＜0.5ppm(15℃~35℃) |
單邊帶相位噪聲(f=500MHz) |
頻偏30kHz | -90dBc/Hz |
頻偏1MHz | -110dBc/Hz |
幅度 |
最大輸入電平 | 平均連續功率 | +36dBm |
最大直流輸入電壓 | 50Vdc |
顯示平均噪聲電平 |
通道 | 頻率 | 前放關 | 前放開 |
變頻通道 | 100kHz~1MHz | ≤-100dBm-30*(f/100kHz)dB | ≤-120dBm-30*(f/100kHz)dB |
1MHz ~ 10MHz | ≤-130dBm | ≤-150dBm |
10MHz ~ 1GHz | ≤-135dBm | ≤-155dBm |
1GHz ~ 3.6GHz | ≤-140dBm | ≤-148dBm |
低頻通道 | 5kHz~10kHz |
| ≤-110dBm |
10kHz~10MHz |
| ≤-125dBm |
幅度測量不確定度(20℃~30℃) |
綜合幅度精度(90%) | ±1.8dB |
分辨率帶寬(-3dB) |
分辨率帶寬范圍 | 1Hz~3MHz，連續步進 |
分辨率帶寬轉換不確定度 | 1Hz≤RBW≤500kHz | ±0.6dB |
RBW＞500kHz | ±1.0dB |
分辨率帶寬精度 | ＜10% |
衰減器 | 衰減器范圍 | 0~39dB，3dB步進 |
衰減器不確定度 | ±1.0dB |
剩余響應 | ≤ -96dBm |
頻率響應 | 5kHz~200kHz | ±1.8dB |
200kHz~3.6GHz | ±1.5dB |
檢波 | 檢波器 | 自動、常態、正峰、負峰、取樣 |
掃描時間 | Span = 0 | 1ms~3000s |
Span > 0 | 3ms~3000s |
輸入端口駐波比(ATT=9dB) |
50MHz~1GHz | ≤ 2.0 |
EMI接收模式 |
頻率范圍 | EA3030 | 9kHz~2GHz |
EA3040B | 1kHz~3.6GHz |
讀數精度 | ±(頻標讀數×頻率基準精度 + 末位顯示單位的一半) |
幅度測量不確定度
(20℃~30℃) | 綜合幅度精度(90%) | ±2.0dB |
分辨率帶寬(-6dB) | 分辨率帶寬范圍 | 200Hz/9kHz/120kHz/1MHz |
分辨率帶寬精度 | ＜10% |
檢波器 | 正峰、負峰、準峰、平均、RMS |
掃描時間 | 100us~100s |
掃描點數 | 101~1001 |
人工電源網絡
(LISN) | 頻率范圍 | 9kHz~30MHz |
額定電流 | 10A |
交流電壓 | 0~240VAC |
直流電壓 | 0~60VDC |
電源頻率 | 50Hz、60Hz、400Hz |
連接方式 | IEC插座(輸入)、3孔插座(輸出)、SMA(檢測口) |
共差模分離器 | 分離頻率范圍 | 10kHz~30MHz |
抑制比 | ≥40dB，阻抗50Ω |
跡線數量 | 3個(并行檢波) |
頻段列表 | 10個 |
頻率響應 | ±2.0dB |
跟蹤源 |
頻率范圍 | 10kHz~1.5GHz |
輸出功率 | -30dBm~0dBm |
輸出平坦度 | ±3dB |
通用參數 |
顯示器 | 8.4吋真彩TFT-LCD |
分辨率 | 800×600 |
通信接口 | LAN、USB |
工作溫度 | 0℃~40℃ |
存儲溫度 | -30℃~+70℃ |
重量 | 9.8kg |
尺寸(長×寬×高) | 400mm×380mm×190mm |
訂貨信息
配置 | 描述 | 訂貨號 |
主機 | 綜合測試儀(9kHz~2GHz) | EA3020 |
綜合測試儀(1kHz~3.6GHz) | EA3040 |
標配 | CD光盤(用戶手冊、編程手冊) |
|
電源線(220VAC) |
|
N/SMA-JK接頭 |
|
雙SMA電纜(80cm) |
|
內置人工電源網絡(LISN-16A) |
|
內置跟蹤源(10kHz~1.5GHz) |
|
選配 | 低噪放大器(DC+5V) | LNA010 |
脈沖限幅器 | PLA030 |
射頻開關 | RFS003 |
隔離變壓器 | GBK3kVA |
鉗式射頻探頭 | PRB030 |
電流檢測探頭 | PRB230 |
近場探頭 | ANT01 |
校準夾具 | CLA001 |
測試工具箱 | EMC-KIT |
EMC測試軟件 | BL.EMC.ETR |
