USB差分脈沖轉換器
快速轉變脈沖可用單次瞬間中的寬頻譜信號仿真一個傳輸路徑、設備或網絡。這樣的信號，結合差分功能，非常適用于很多領域中的高速寬帶寬測量，例如時域反射測量、半導體測試、千兆位互連和端口測試、以及用在雷達系統中。
在數字、計算、互連和電信系統中的高速差分?jǐn)?shù)據已經成為最主要的測量挑戰。成本效益、快速轉變的差分脈沖發生器非常難找到……直到現在！
主要規格

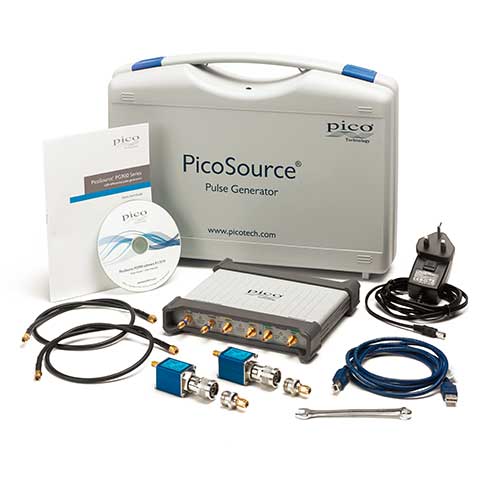

PicoSource PG911 和 PG914
• 集成50Ω SMA(f) 步進恢復二極管輸出
• < 60ps單端脈沖轉變時間
• 雙2.5V 至 6V可變振幅輸出
• ±1ns 1ps步進定時抗扭斜
• 20dB 10GHz SMA(m-f) 衰減器安裝在SRD脈沖輸出口
PicoSource PG912 和 PG914
• 外部50Ω N(m) 正和負隧道二極管脈沖頭
• < 40ps脈沖轉變時間
• 固定200mV輸出振幅
• ±500ps 1ps步進定時抗扭斜
• Inter-series N(f) – SMA(m) 適配器包括脈沖頭
所有PicoSource PG900型號
• 差分輸出
• 200ns 至 4μs 脈寬
• 可調1μs 至 1s 內部時鐘周期
• 典型3.0ps RMS 抖動相對于外部觸發
