產品簡介
多排螺旋劑量探頭全新升級版一 CT Dose Profiler
(探頭簡稱CT-DP)
*產品通過PTB物理實驗室權威認證。
*產品在歐共體MDD監督署的嚴格管理下生產，并得到CE加專業編號一CE413認證。 ―即允許在醫院使用的許可證。
現代、吋尚的比拉那型(Piranha)與“巴拉庫達”是系列產品，是瑞典公司為質量檢測人員研制的最新X射線機質量檢測儀。Piranha整機功能強大、精致小巧，有“小巴拉庫達”之稱。
檢測對象：CT機、多排螺旋CT、拍片機、透視機、脈沖透視、乳腺機、牙科機、全景牙科機、CR、DR機、胃腸機等等。
檢測指標：照射量、照射量率、照射量/脈沖、脈沖、千伏、曝光吋間、mA、mAs、mAs線性、波形(kVp、劑量率和mAs〕、半價層、總過漏，以及準確性、重復性、線性和等參數的自動評估。
Piranha–外接探頭系列
比拉那除自身進行多參數測量外，還具備外接探頭系列。以便完成常規測量之外的特殊測量工作，如下:
1、多排螺旋劑量探頭
全新升級版一一CT Dose Profiler (探頭簡稱CT-DP)
測量參數：
CTDI100，CTDlw(加權CTDI),CTDlvol(容積CTDI),AEC性能，DLP(劑量長度乘積)，F(xiàn)WHM(半高寬)和Scatter
index (散射指數)
技術規格:
劑量率：40nGy/s-760 mGy/s
0.26 mR/min-5200 R/min
精度：±5 %或±10 nGy/s
空間分辨率:0.25 mm
探頭長度：169 mm
CT成像技術的快速發展對CT質控設備和測試方法提出了更高的要求。現代CT機多為多排螺旋CT機，以寬射線束為特點。這一變化使傳統電離室(100 mm)
難以勝任在寬射線束條件下CT劑量等相關參數的測量和質量評估工作。
CT Dose Profiler (探頭簡稱CT-DP)的誕生恰恰解決了這一難題。

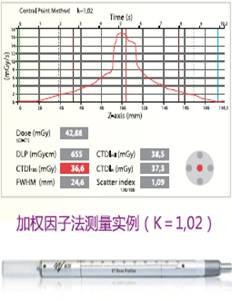

Dose Profiler Analyser支持“加權因子法”和“5點加權法”。
*
加權因子法：完成中心位置CTDI100測量后，通過“加權因子K”獲得CTDIw等其他相關參數。
K值存儲在軟件數據庫中，測量時被自動加載。
* 5點加權法：完成模體中心及邊緣共五個位置的CTDIw測量后，通過加權的方法得到CTDIw其他相關參數。
專用測試軟件Dose Profiler
Analyser數據庫預設CT測試模板，可應用于不同類型的CT系統。
所有數據(包括數值和曲線)可選擇以文件形式保存或輸出至Microsoft
Excle中，用于后期的分析和評估。
2、CT長桿電離室-DCT10
根據1223-2-6標準測量CT機劑量、劑量率，重復性及給出CTDI值。
技術指標：
有效體積：4.9cm3
有效長度：100mm
劑量：40nGy-700kGym
4μGycm-70MGycm
精度：±5%
劑量率：1.6μGym/s-70Gym/s 0.16mGycm/s-7kGycm/s
12Rcm/min-34MRcm/min
精度：±5% 或±160nGym/s ±5% 或±16μGycm/s ±5%
或±0.18Rcm/min
3、袖珍、隱形探頭-T20
自動曝光控制袖珍、隱形探頭T20可作為劑量探頭在
Barracuda或Piranha上使用，主要用于透視(包括DSA)或攝 片X射線系統自動曝光控制功能下的相關劑量參數評估同
吋也適用于放療設備檢測。T20探頭尺寸極小，作為劑量探頭存在不會對發生器自動條件輸出產生任何影晌。
技術參數
探頭尺寸：24mmX5mm
能量響應：<5% RQR
50-150Kv
角度響應：<2%，角度小于10度吋

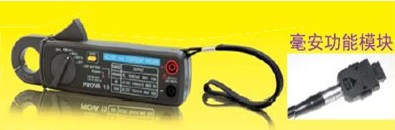

4、非介入式mA、mAs探頭-MA-2
技術指標
量程：10-4000mA；0.1-9999mAs
精度：±3%
特點：利用外接探頭與主機連接的方式實現非介入mA、mAs及波形測量。這是瑞典RTI公司為檢測人員提供的唯一一種安全、可靠、準確的非介入檢測手段。刻度因子寫入功能模塊中(瑞典RTI獨特技術)，電流信號經主機處理后得到最終的測量結果。MAS-2是X射線質控工作中不可或缺的手段。

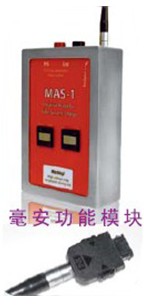

5、介入式mA、mAs探頭--MAS-1
用途：通過介入方式測量X射線機(CT機、X光機)管電流。
將探頭的正負兩端插入發生器的管電流插孔中，即可進行測量，其刻度因子和修正值在功能模塊里。
測量參數包括：mA、mAs及其波形。
技術指標：
電流量程：0.1-3000 Ma；0.001-9999 mAs
精度：±1%

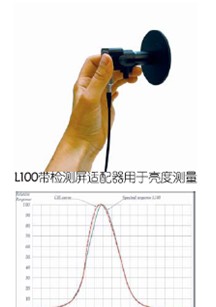

6、亮度和照度探頭-L100
特點：
外接該探頭以實現對監視器、觀片箱和透視機熒光屏亮度和燈光照度進行測量。
L100配帶檢測屏，具有協調一致的光譜響應。其測量不依賴于光源，光譜響應依從CIE曲線。
技術指標：
亮度：監視器、觀片箱
量 程：0.003-72000 cd/m2
精 度：±5%或0.6mcd/m2
光譜響應：CIE適光性
孔 徑：φ7mm
照度：周圍光線
量程：0.001-24000lx
精度：±5%或±0.2mlx
光譜響應：CIE適光性
接收角度：180°(余弦)
7、低劑量敏感探頭—R100B
用途：影像增強器入射劑量測量脈沖劑量分析及波形顯示超低劑量檢測。
性能參數：
劑量：100pGy—1.5kGy(12mR-170kR)
劑量率：1nGy/s–76mGy/s
0.4mR/h-31kR/h
劑量/脈沖：1nGy/pulse-3kGy/pulse
精度：±5%
