簡要介紹 :

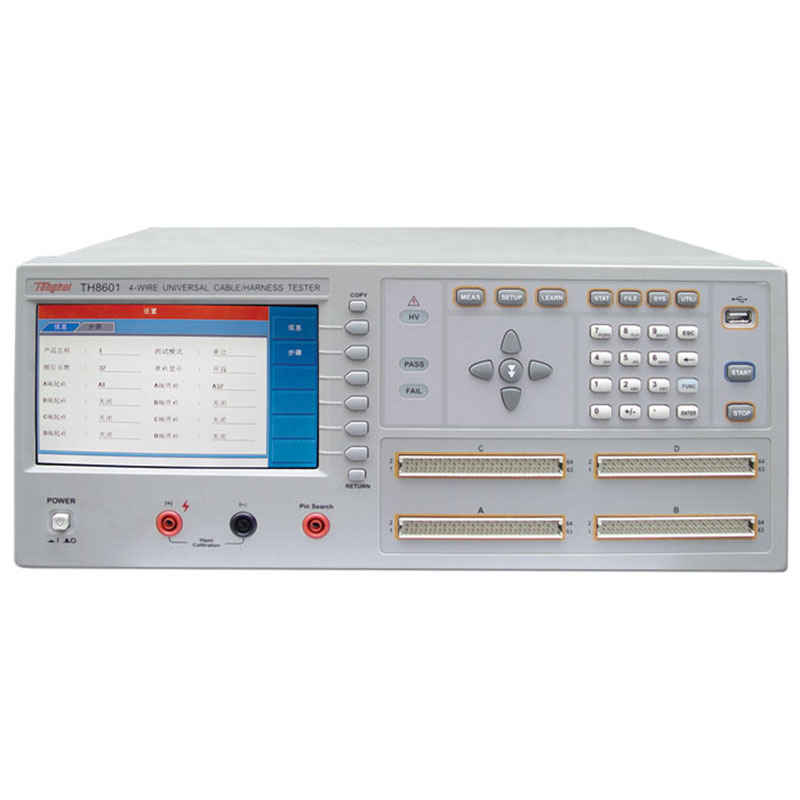

TH8601系列四端線材綜合測試儀是專用于各種線纜，線束和排 線品質及連接可靠性檢驗的多功能，自動化的線材綜合參數測試 系統。該系統提供可編程的恒流恒壓源以及高壓源，測試項目涵蓋了導通，被動元件（電感，電阻，電容，二極管），交直流耐壓，絕緣電阻各種高低壓參數。本系統采用先進的LCR數字采樣及高速長壽命通道切換技術，大大提高了測試精度，速度以及使用壽命。采用高低壓分離技術，大大的提高絕緣電阻的測試性能。豐富的接口設計，本儀器還提供RS232, RS485, GPIB, USB, LAN, Handler等接口，便于用戶運用于自動化檢測和自動化產線。
性能特點:
■ 7寸TFT LCD真彩顯示器，800X480分辨率，16位色
■ Cotex_M3處理器核心
■ 中英文可選操作界面
■ 交流50Hz-300kHz 測試頻率，0.1%精確度
■ 直流0V-5V 測試幅度，10%精確度
■ 最多128腳位進行掃描和測試
■ 大于10G的自身絕緣阻抗
■ RS232,RS485,GPIB,USB,LAN,Handler等接口可供選擇
■ USB接口可用用于存儲設置文件，存儲測試數據，程序升級
技術參數：
參數 | 范圍 | 詳細指標 |
| 正弦信號源：50Hz-300kHz,幅度、頻率可編程電容元件測試1Vrms | 頻率：0.1%，1Vrms 電壓10% |
| 可編程直流信號源：5Vdc MAX | 10%±1個字 |
| 可編程直流電流源：1-20mA | 10%±1個字 |
測試信號源 | 可編程直流 | 5V-100V | 10%±1個字 |
| 高壓源：5mA Max | 100Vdc-1000Vdc | 5%±1個字 |
| 可編程交流 | 50V-100Vac | 10%±1個字 |
| 高壓源：5mA Max | 100Vac-750Vac | 5%±1個字 |
| 通道板通斷掃描信號源：5Vdc |
|
| 瞬間斷短路（128點）：10ms(樣機標準) | 指一次全部掃描64NET O/S的時間 |
測試速度 | 測試速度基本值：100ms | 可能指單個被動元件的測量時間，或者一條電纜的總測量時間 |
電容測量 | 范圍：0.1pF-1000μF(樣機 10pFmin) | 2%±1個字 |
電阻測試 | 0.1ohm-1Mohm (提高到 10mohm) | 2%±1個字 |
導通/瞬通 | 0.1ohm-50ohm | 2%±1個字 |
斷短路 | 1kohm-50kohm | 10%±1個字 |
二極管測試 | 0-10V | 10%±1個字 |
絕緣電阻 | 1Mohm-100Mohm | 5%±5個字 |
100Mohm-1000Mohm | 10%±5個字 |
直流漏電流 | 1μA-1000μA | 10%±5個字 |
交流漏電流 | 0.01mA-5mA | 5%±2個字 |
