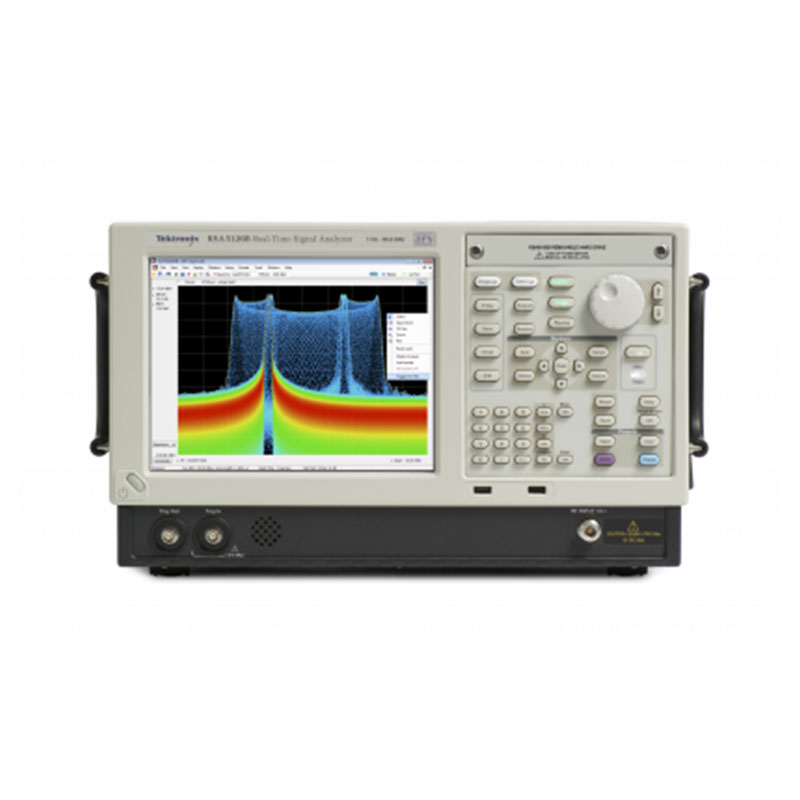

RSA5000系列實時信號分析儀代替了傳統儀器，為您完成日常任務提供了所需的測量信心和功能。 RSA5100B系列提供了行業領先的實時指標，包括100%檢測概率最短的最短信號持續時間及最好的實時動態范圍。通過 RSA5000 系列儀器，您可以在一臺儀器中同時獲得高性能頻譜分析儀功能、寬帶矢量信號分析儀功能以及實時頻譜分析儀獨特的觸發、捕獲、分析功能。
主要性能指標
+17 dBm 三階交調點，2GHz
±0.3dB 絕對幅度精度至 3GHz
顯示平均噪聲電平（DANL）：–142 dBm/Hz，26.5 GHz；-157 dBm/Hz，2 GHz；–150 dBm/Hz，10 kHz
提供的內部預放： DANL：26.5 GHz時-156 dBm/Hz，2 GHz時-167 dBm/Hz
相位噪聲：–113 dBc/Hz，1 GHz；–134 dBc/Hz，10 MHz 載波頻率，10 kHz 偏置
高分辨率和低噪聲高速掃描： 1 GHz掃描，10 kHz RBW，<1秒
帶有HD選項時實時無雜散動態范圍80 dB
主要特點
實時信號處理功能縮短了找到問題的時間，提高了設計信心
高達3,125,000個頻譜/秒，可以以100%檢測概率檢測0.434 μs的信號
掃頻DPX頻譜在整個頻率范圍內實現了前所未有的信號發現能力
高級DPX，包括掃頻DPX、無隙DPX三維頻譜圖和DPX零頻寬及實時幅度、頻率或相位
觸發功能定位問題
捕獲最寬、最深的信號
25, 40, 85, 125或165 MHz采集帶寬
通過HD選項在整個采集帶寬中實現80 dB的無雜散動態范圍
在165 MHz帶寬時采集超過5秒的時間
寬帶預選濾波器，在直到 165 MHz 的整個分析帶寬中提供無像頻測量
多種測量功能，超乎你的想象
實現最佳實時和動態范圍的性能選項和分析選項提供了附加值
高動態范圍選項在最寬的采集帶寬中提供了無可比擬的80 dBc無雜散分析功能
高性能DPX提供了行業領先的100%檢測概率最短信號持續時間
AM/FM/PM調制和音頻測量(選項 10)
相位噪聲和抖動 (選項 11)
自動穩定時間測量(頻率和相位) (選項 12)
20多個矢量和標量參數，包括上升時間、脈寬、脈沖到脈沖相位、脈沖響應(選項 20)
為20多種調制類型提供通用調制分析功能(選項 21)
簡單完整的APCO Project 25第1期(C4FM)和第2期(TDMA)發射機一致性測試和分析(選項 26)
WLAN 分析，適用于802.11 a/b/g/j/p、802.11n和802.11ac (選項 23, 24, 25)
噪底和增益測量(選項 14)
Bluetooth® 分析(選項 27)
手動和自動測量繪圖及信號強度功能通過音頻音調和看得見的方式指明收到的信號強度(選項 MAP)
應用
寬帶雷達和脈沖 RF 信號
頻率敏捷通信
寬帶衛星和微波回程鏈路
教育
高性能頻譜和矢量信號分析及更多功能
RSA5000 系列取代了傳統高性能信號分析儀，能夠滿足日常幾乎所有測試需求，并提高了測試可信度。在 2 GHz 頻點，三階互調截止點（TOI）達到 +17dBm，顯示平均噪聲底電平（DANL）達到 -157dBm/Hz，動態范圍挑戰頻譜分析極限。所有信號都通過預選器，消除了鏡頻頻率。因此不需要使用“預選器旁路”來折中動態范圍和分析帶寬之間的矛盾。
標配完整的功率和信號統計測量功能，包括信道功率、ACLR、CCDF、占用帶寬（OBW）、AM/FM/PM和雜散測量。相噪及通用矢量調制分析測量滿足了用戶對高性能分析工具的期待。
但是，僅僅成為高性能中端信號分析儀還不足以滿足今天對跳頻、瞬態信號測量要求。
RSA5000系列將幫助您輕松發現其他信號分析儀可能會漏掉的設計問題。革命性的 DPX®頻譜顯示能夠以顏色直觀生動地實時呈現頻域中瞬變信號隨時間變化的情況，使您對您的產品設計的穩定性充滿信心，或者在錯誤出現時立即予以顯示。一旦使用 DPX®發現了一個問題， RSA5000 系列信號分析儀便能觸發該事件，連續捕獲記錄不斷變化的 RF 事件，并在所有分析域中進行時間相關分析。RSA5000 系列集合多種測量功能，可以同時作為高性能信號分析儀，寬帶矢量信號分析儀，以及實時頻譜分析儀獨具的觸發-捕獲-分析功能。
革命性的 DPX ®頻譜顯示揭示了瞬變信號過程，幫助您發現不穩定性、毛刺和干擾信號。在這里，能夠清楚看到 3 個信號。兩個大信號，由于出現概率不同，一個深藍色，一個淺藍色。第三個信號隱藏在中心頻率里面，但是仍然可以被清楚的看到。DPX Density™觸發，在存在第三個信號時，用戶可以采集信號進行分析。Trigger On This™已被激活，密度測量框自動被打開，測得信號密度為7.275%。任何信號密度大于該測量值的信號都會導致觸發事件發生。
發現
通過采用 DPX®頻譜處理引擎專利技術，信號分析儀可以對瞬變事件進行實時分析。由于每秒鐘可進行多達 3,125,000 次頻率變換，因此在頻域中可顯示事件最短持續 0.434 微秒的瞬變。這比傳統掃描分析技術的速度快了幾個數量級。可以按照事件發生頻率在位圖式顯示中對事件用不同顏色加以標示，提供無可比擬的瞬變信號行為洞悉能力。DPX 頻譜處理器可在儀器的全頻率范圍進行掃描，能夠捕獲以往在任何頻譜分析儀中不可能獲得的寬帶瞬變信號。在只要求頻譜信息的應用中，DPX 可以無隙記錄、回放和分析多達 60,000 條頻譜軌跡的頻譜。頻譜記錄分辨率可以在每行125 微秒 - 6400 秒之間變化。
觸發
泰克在提供創新觸發功能方面具有悠久歷史，RSA 系列信號分析儀在觸發信號分析方面保持行業領先地位。 RSA5000 系列為現代數字 RF 系統的故障解決提供了獨一無二的觸發功能，其中包括時間限定功率、欠幅、密度、頻率和頻率模板觸發功能。
時間限定觸發功能，能夠捕獲脈沖串中的“短脈沖”或“長脈沖”，或者使用頻率模板觸發功能觸發那些持續特定時間的頻域事件。 欠幅觸發功能可以捕獲介于脈沖開/關電平的信號，極大地減少故障查找時間。
DPX 密度（DPX Density™）觸發功能對測量的發生頻率或 DPX 顯示的概率觸發。 獨一無二的 Trigger On This™ 功能用戶只需用鼠標點擊 DPX 畫面上關心的信號，就會自動設置一個觸發門限，在稍低于所測量密度時觸發。 您可以通過此功能捕獲高電平信號里“隱藏”的低電平信號。
頻率模板觸發 (FMT) 功能，通過簡單的配置，便能夠用來監測測量帶寬中信號頻率占用的變化。
功率觸發在時域中通過設定的功率門限值進行觸發。 解析帶寬濾波器可與功率觸發功能一起使用，用于限制頻帶和降低噪聲。 提供了兩個獨立的外部觸發輸入，用于實現系統的同步的功能。
觸發和捕獲： DPX 密度觸發（DPX Density™）功能監測頻域中的變化，并把任何超限信號捕獲到存儲器中。 三維頻譜圖（左窗格）顯示了頻率和幅度隨時間變化情況。 通過在三維頻譜圖中選擇頻譜超限觸發 DPX 密度™ 觸發功能的時點，頻域畫面（右窗格）會自動更新，及時顯示該精確時刻的詳細頻譜視圖。
捕獲
在存在大信號時可以啟動實時捕獲小信號，在所有采集帶寬中實現超過70 dB的SFDR，支持的采集帶寬甚至可以高達165 MHz (選項 B16x). 通過B85HD、B125HD和B16xHD 選項，可以把寬帶采集系統的動態范圍提高到無可比擬的80 dB。通過一次捕獲，便能夠進行多域測量，而無需重新捕獲。采集帶寬以內的所有信號都將被記錄在 RSA5000 系列的深存儲器中。記錄長度因所選擇的采集帶寬而異，165 MHz 帶寬時最長記錄 5.36 秒，1 MHz 帶寬時最長 343.5 秒，或者在使用存儲器擴展（選項 53）的情況下在 10 kHz 帶寬時最長 6.1 小時。 長達2 GB的采集數據可以存儲為MATLAB™ Level 5格式，進行離線分析。
大多數頻譜分析儀采用窄帶可調諧帶通濾波器，通常是YIG調諧濾波器(YTF)，作為預選裝置。這些濾波器提供了鏡頻抑制功能，通過限制第一個混頻階段存在的信號數量，改善掃頻應用中的雜散信號性能。YTF 本身是窄帶器件，帶寬通常限制在低于 50 MHz。在執行寬帶分析時，這些分析儀繞過輸入濾波器，在要求進行寬帶分析的模式下運行時，容易發生鏡頻響應，如實時信號分析。
與采用 YTF 的頻譜分析儀不同，泰克實時信號分析儀采用寬帶無鏡頻結構，保證在儀器調諧的頻段之外頻率上的信號不會產生雜散或鏡頻響應。這種無鏡頻響應使用專門設計的一系列輸入濾波器實現，從而抑制所有鏡頻響應。輸入濾波器被最寬的采集帶寬重疊，確保一直提供全帶寬采集。這一系列濾波器作為其它頻譜分析儀使用的預先器，但其好處是一直啟動，同時仍能在所有儀器帶寬設置和所有頻率上提供無鏡頻響應。
分析
RSA5000 系列信號分析儀提供了眾多分析功能，對于從事元器件或 RF 系統設計、集成和性能驗證的工程師或者從事網絡或頻譜管理的營運工程師能夠顯著提高工作效率。 除了頻譜分析以外，三維頻譜圖可以同時顯示頻率和幅度隨時間的變化。 在頻率、相位、幅度和調制域內可進行時間相關測量。 這特別適合包括跳頻、脈沖特征、調制切換、穩定時間、帶寬變化和間歇性信號進行分析。
RSA5000 系列及可用選項和軟件包的測量功能概述如下。
測量功能
| 標準測量 | 說明 |
|---|
| 頻譜分析儀測量 | 信道功率、鄰道功率、多載波鄰道功率/泄漏比、頻譜輻射模板、占用帶寬、xdB 帶寬、dBm/Hz 標記、dBc/Hz 標記 |
| 實時測量 | DPX頻譜及密度測量，DPX三維頻譜圖及頻譜相對于時間關系，零頻寬DPX支持每秒高達50,000次更新 |
| 時域和統計測量 | RF IQ 對時間、功率對時間、頻率對時間、相位對時間、CCDF、峰均比 |
| 雜散搜索測量 | 多達 20 個頻率范圍，用戶可在每個頻率范圍內選擇檢波器（峰值、平均值、準峰值）、濾波器（RBW、CISPR、MIL）和 VBW。線性或?qū)?shù)頻率標度。絕對功率或相對于載波的測量和違規測量。以表格形式顯示最多 999 個雜散，可以導出為 CSV 格式 |
| 模擬調制分析測量功能 | % 調幅（+、-、Total）調頻（±峰值、+ 峰值、- 峰值、RMS、峰值- 峰值/2、頻率誤差）調相（±峰值、RMS、+ 峰值、- 峰值） |
| DPX 密度測量 | 測量頻譜畫面上任何位置的 % 信號密度，并在達到規定信號密度時觸發 |
| 測量選項 | 說明 |
|---|
| AM/FM/PM 調制和音頻測量（選項 10） | 載波功率、頻率誤差、調制頻率、調制參數（±峰值、峰值-峰值/2、RMS）、SINAD、調制失真、S/N、THD、TNHD |
| 相位噪聲和抖動測量（選項 11） | 10 Hz ~ 1 GHz 頻率偏置范圍，對數頻率標度曲線-2 條：±峰值曲線，平均值曲線，曲線平滑和平均 |
| 穩定時間（頻率和相位）（選項 12） | 頻率測量，自上次穩定頻率的穩定時間，自上次穩定相位的穩定時間，自觸發的穩定時間。自動或手動選擇參考頻率。用戶可以調節測量帶寬，平均，平滑。用戶可設置 3 個區域進行通過/失敗模板 (Mask) 測試 |
| 噪聲系數和增益測量(選項 14) | 噪聲系數、增益、Y因數、噪聲溫度和表格結果的測量畫面。提供了單頻率抄表和掃描軌跡結果。支持行業標準噪聲源。測量放大器和其他非變頻器件及固定本振上變頻器和下變頻器。根據用戶自定義極限執行模板測試。內置不確定度計算器。 |
| 高級脈沖分析套件（選項 20） | 平均脈沖功率、峰值功率、平均發射功率、脈沖寬度、上升時間、下降時間、重復周期（秒）、重復頻率(Hz)、占空比(%)、占空比（比率）、紋波(dB)、紋波(%)、過沖(dB)、過沖(%)、衰落(dB)、衰落(%)、脈沖到脈沖頻率差、脈沖到脈沖相位差、RMS 頻率誤差、最大頻率誤差、RMS 相位誤差、最大相位誤差、頻率偏差、變量頻率、相位偏差、脈沖響應(dB)、脈沖響應（時間）、時間標記 |
| 通用數字調制分析（選項 21） | 矢量幅度誤差 (EVM)（RMS、峰值、EVM 對時間）、調制誤差比 (MER)、幅度誤差（RMS、峰值、幅度誤差對時間）、相位誤差（RMS、峰值、相位誤差對時間）、原點偏置、頻率誤差、增益不平衡、正交誤差、Rho、星座圖、符號表 |
| 通用 OFDM 分析（選項 22） | WLAN 802.11a/j/g 和 WiMax 802.16-2004 信號 OFDM 分析 |
| WLAN 802.11a/b/g/j/p 測量應用(選項 23) | IEEE 標準規定的所有 RF 發射機測量，以及各種其它測量，包括載頻誤差、符號定時誤差、平均/峰值突發功率、IQ 原點偏置、RMS/峰值 EVM 及分析顯示畫面，如 EVM 和相位/幅度誤差對時間/頻率或?qū)Ψ?副載波，以及包頭解碼信息和符號表。
選項 24 要求選項 23。
選項 25 要求選項 24。 |
| WLAN 802.11n 測量應用（選項 24） |
| WLAN 802.11ac 測量應用（選項 25） |
| APCO P25一致性測試和分析應用(選項 26) | 一套完整的按鈕式基于TIA-102標準的發射機測量及通過/失敗結果，包括ACPR、發射機功率和編碼器啟動時間、發射機吞吐延遲、頻率偏差、調制保真度、符號速率精度和瞬態頻率特點以及HCPM發射機邏輯通道峰值A(chǔ)CPR、時隙外功率、功率包絡和時間對準。 |
| 藍牙基本LE TX SIG 測量(選項 27) | 藍牙SIG為基本速率和藍牙低能耗規定的發射機測量預置值。 結果中還包括通過/失敗信息。 該應用還提供了分組包頭字段解碼功能，可以自動檢測標準，包括增強數據速率。 |
| 地圖繪制和信號強度 (選項 MAP) | 內置地圖軟件支持手動路測和自動路測。 通過USB或藍牙連接支持的市面上的商用第三方GPS接收機。支持MapInfo格式和掃描版本地圖。另外支持導出到流行的Google Earth和MapInfo地圖格式，進行后期分析。信號強度測量用看得見和聽得到的方式指明信號強度。 |
| RSAVu 分析軟件 | W-CDMA、HSUPA.HSDPA、GSM/EDGE、CDMA2000 1x、CDMA2000 1xEV-DO、RFID、相噪、抖動、IEEE 802.11 a/b/g/n WLAN、IEEE 802.15.4 OQPSK (Zigbee)、音頻分析 |
掃頻 DPX 可以在大于實時帶寬的頻寬中捕獲低概率事件。這里，1 GHz 掃描從未播送信號的天線中掃描 1.9 GHz ~ 2.9 GHz 的活動。我們看到 1.9 GHz 小區頻段中的數字信號，并可以明顯看到 2.4 GHz ISM 頻段中的重要活動。我們在中心附近的最大信號上同時使用密度測量，顯示占用率約為 3.5%。
時間相關的多域觀測視圖使得發現設計或運行問題的能力達到了新的水平，這是使用常規分析儀解決方案不可能做到的。上圖，調制質量和星座測量與 DPX ®頻譜顯示技術的連續監測結合在一起。
雜散信號搜索 - 最多可定義 20 個非連續頻率區域，每個區域有其自己的解析帶寬、視頻帶寬、檢波器（峰值、平均值、準峰值）及極限范圍。測試結果可以用 CSV 格式導出到外部程序，最多可報告 999 個雜散點。頻譜結果顯示可采用線性或?qū)?shù)標度。
音頻監測和調制度測量可以同時經行，使頻譜管理更加簡便和高效。上圖，DPX 頻譜顯示了關心信號的實時頻譜，同時，音頻解調結果從內揚聲器輸出。并且，在圖右中同時得到了 FM 頻偏測量結果。
RSA5000 系列上的相位噪聲和抖動測量（選項 11）可取代專業相噪測試儀，為您節省測量成本。出色的相噪性能能夠滿足許多應用需求。上圖，在 13 MHz 載頻，偏置 10kHz 下相噪為 -119 dBc/Hz，在這個頻率，儀器相噪能夠達到 -134 dBc/Hz。
穩定時間測量（選項 12）非常簡單且自動完成。用戶可以選擇測量帶寬、容限頻段、參考頻率（自動或手動），為通過/失敗測試穩定最多三個容限頻段。穩定時間可以以外部或內部觸發做為參考點，也可以從上次穩定頻率或相位開始計算。上圖通過外部觸發測量了振蕩器跳頻的頻率穩定時間。
DPX 零頻寬（Zero-頻寬）實現了幅度、頻率、相位對時間的實時分析。高達 50,000 次/秒處理速度。DPX 零頻寬（Zero-頻寬）保證了時域瞬態信號的發現，減少了調試時間。上圖，在時域幅度對時間中捕獲了三個不同的脈沖。其中兩個波形只是 10,000 個脈沖才出現一次，但是通過 DPX 都能顯示和捕獲。
可以選配 802.11 標準分析選項。 這里分析了一個802.11ac 160 MHz帶寬信號，并顯示了EVM相對于副載波數和符號數關系、通道響應相對于副載波關系及WLAN測量摘要、分析的信號的DPX頻譜。摘要面板可以看到 -44.26 dB 的 EVM 及其它信號測量。
DPX 三維頻譜圖可以一次無隙監測多天的頻譜。可以記錄和復核 60,000 條軌跡，每行分辨率可以從 125 微秒到 6400 秒調節。
噪聲系數和增益測量(選項14)幫助您使用RTSA和噪聲源迅速簡便地測量您的器件。這個圖像顯示了測量摘要表及噪聲溫度、增益、噪聲系數和Y因數圖。
寬帶寬、高動態范圍 選項 (B85HD、B125HD和B16xHD)提供了無可比擬的實時頻譜分析動態范圍。 隔行掃描兩個16位200 MS/s數字化器，得到400 MS/s采集及-80 dBc的典型無雜散動態范圍，要優于其他商用儀器10 dB。 這里測得3 GHz處的信號電平為-13.71 dBm，來自數字化器的最大雜散信號要比載波低-87.89 dB。
