簡要介紹

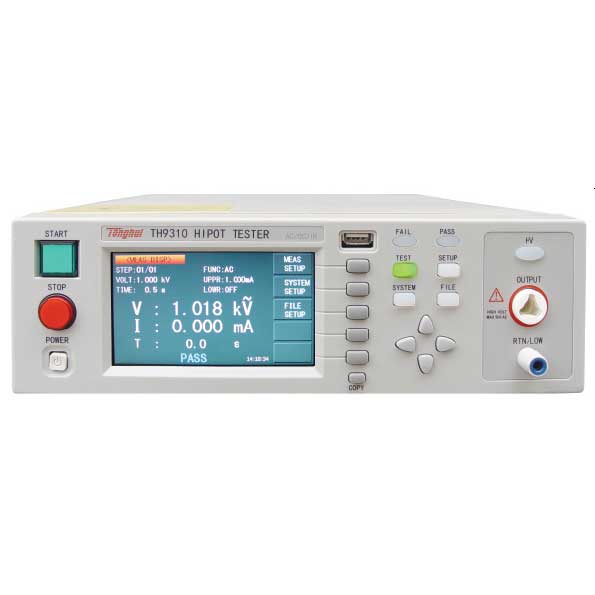

TH9310交直流耐壓絕緣測試儀是一款小功率經濟型智能安規測試儀器。體積小、重量輕、外形美觀、操作簡便。TH9310產品可廣泛應用于家用電器、變壓器、電氣設備、元器件的安全性能檢查。
性能特點
■ 輸出功率：AC:5kV/10mA;DC:6kV/5mA(TH9310系列)
■ 絕緣電阻測試電壓：0.10kV-1.00kV 絕緣電阻測試范圍：1MΩ-1000MΩ
■ 480×272點，TFT-LCD顯示
■ 快速放電和電弧偵測功能
■ 999.9秒內任意設定的電壓上升時間，測試時間，針對絕緣電 阻有可隨意設定測試等待時間
■ 可存儲20個測試步驟，4種測試模式可任意組合
■ 全新的面板和簡潔的界面操作設計
■ 鎖鍵盤功能
■ PLC接口
技術參數
型 號 | TH9310 |
耐壓測試 | |
輸出電壓 | AC | 0.05 — 5.00kV ± (2%讀數+5個字) ，頻率50Hz、60Hz可面板選擇 |
DC | 0.05 — 6.00kV ± (2%讀數+5個字) |
電壓調整率 | ≤(1% - 5V)（額定功率） |
電流測試范圍 | AC | 0.000mA - 10.00mA ±(2%讀數+2個字) |
DC | 0uA - 5.00mA ±(2%讀數+2個字) |
快速放電功能 | 測試結束后自動放電（DCW） |
絕緣電阻測試 | |
輸出電壓 | 0.10kV - 1.00kV ±(2%讀數+2V) |
電阻測試范圍 | 1MΩ-9999MΩ |
電阻測試精度 | 500V-1000V | 1MΩ-1000MΩ ±(5%讀數+2個字) 1000MΩ-9999MΩ ±(10%讀數+2個字) |
100V-500V | 1MΩ-1000MΩ ±(10%讀數+2個字) |
放電功能 | 測試結束后自動放電 |
電弧偵測 | |
測量范圍 | AC | 1 - 9級 （出廠默認值為5）（對應電流 20mA、18mA、16mA、14mA、12mA、10mA、7.7mA、5.5mA、2.8mA） |
DC | 1 - 9級 |
一般參數 | |
存儲器 | 5組 |
電壓上升時間 | 0.1s - 999.9s |
測試時間設定(AC/DC) | 0.2s - 999.9s |
電壓下降時間 | 0.1s - 999.9s |
等待時間(IR) | 0.2s - 999.9s |
時間精度 | ±(1%+0.1s) |
接口 | |
標配 | HANDLER，RS232，USBDRV（電腦接口），USBHOST(優盤接口) |
| | | |
